国产精品亚洲一区二区三区久久_天堂av无日韩av在线播放_免费一区二区三区视频在线_欧美日韩免费在线一区二区三区不卡_亚洲色欲久久久久一区二区三区_羞涩的丰满人妻40P_国产精品一区二区AV白丝在_欧美日韩国产人妖色视频_在线亚洲AV成人无码中文_欧美成人精品免高潮在线观看

在煉鋼廠廢料處理中，渣罐和渣盆是非常重要的環節，那么它們究竟有什么性能差異呢？渣罐主要用于運輸煉鋼廠的廢渣，具有以下幾個特點：1.可承載較大重量的渣，具有較好的承載能力。2. 設計具有較高的使用效率，邊緣處設計了環形密封，有效降低渣水泄漏，提高裝卸效率，且具有石油、化學等工業的一體化設計，便于清理和維修。3. 主要采用合金鋼制造，具有較長的使用壽命，鋼渣也能在煉鋼過程中有效回收再利用。渣盆是一種較小的容器，也是用于煉鋼廠廢料處理。與渣罐相比，它具有以下幾個特點：1. 靈活性高，體積較小，便于搬運，減少了煉鋼廠廢料處理過程中的難度。2. 與渣罐相比，渣盆的造價較低，有利于降低廠家的運營成本。3. 渣盆采用翻斗式設計，便于廢渣的裝卸和清運，降低了煉鋼廠廢料處理的時間成本。在煉鋼廠廢料處理環節中，渣盆更適用于中小型煉鋼廠，效率較低，但卻有利于節省成本，提高中小型煉鋼廠的運營效益，實用性強，適合單次處理。因運輸效率高，可短時間內處理較大數量的廢渣，渣罐更適合較大規模的煉鋼廠。

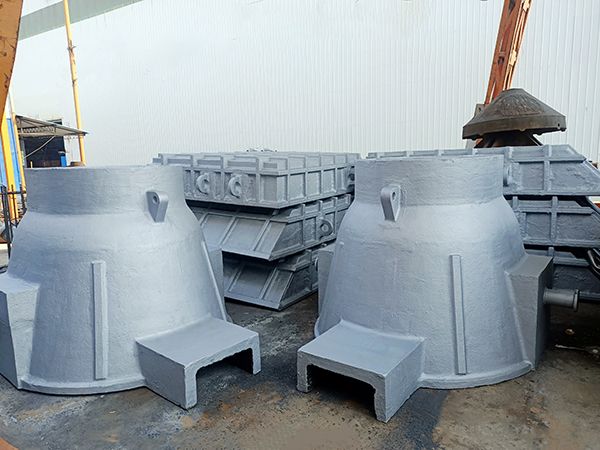

隨著經濟的發展，大型鑄鋼件-渣罐的生產質量已經成為廠家關注的焦點。渣罐是在冶煉過程中渣滓的收集和運輸的重要設備，質量直接影響到冶煉效率和安全性。因此，廠家如何順應趨勢提高其生產質量，是一個值得深入探討的問題。首先，要了解渣罐的基本特性。它主要由耐高溫、耐腐蝕的特殊鋼材制成，其內部通常涂有耐火材料，以防止高溫渣滓對罐體的損害。設計和制造要考慮在高溫、高壓、腐蝕性環境下的穩定性和耐久性，因此，選擇優質的原材料和先進的生產工藝是提高渣罐生產質量的關鍵。其次，引入先進的生產設備和技術，提高生產效率和質量。如，通過引進適合廠家的先進設備，提高生產效率，減少人為錯誤，從而提高產品的一致性和可靠性。同時，通過引入先進的檢測設備和技術，可以對產品進行精確的質量檢測，確保產品的質量穩定性。此外，廠家注重產品的研發和創新，滿足市場的不斷變化和需求。如，隨著環保要求的提高，渣罐的環保性能也越來越受到關注。因此，廠家研發新型的環保材料和技術，提高大型鑄鋼件-渣罐的環保性能，從而提高產品的市場競爭力。

       砂眼是鑄鋼件生產過程中***易發生的一種鑄造缺陷，如果砂眼嚴重的話，鑄鋼件質量就極受影響，往往導致鑄鋼件報廢，如何預防此缺陷,一直困擾著鑄鋼件加工廠家，后經過鑄鋼件加工廠家不斷的觀察，發現鑄鋼件產生砂眼是由于金屬液從砂型型腔表面沖下來的砂粒 ，或者在造型合箱操作中落入型腔中的砂粒進入澆道系統， 留在鑄鋼件內部或表面而造成的。       鑄鋼件加工廠家騰飛鑄鋼為避免砂眼的產生，采取了這樣的措施，效果甚好：  （1）、把渣打干凈 ，并對鋼水進行吹氬，提高鋼水純凈度；（2）、出爐前將爐嘴周圍清理到位；（3）、嚴格控制型砂質量，適當提高砂型芯的強度和緊實度，減少毛刺和銳角；（4）、合箱前把型腔和砂芯表面的浮砂處理干凈，平穩合箱，如果是明冒口，應避免散砂從中掉入型腔，合箱后盡快澆注。 （5）、合理的設計澆冒系統，避免金屬液對型壁和砂芯的沖刷力過大。 （6）、使用的澆口杯、澆口磚及澆道管內壁表面要光滑，不能有浮砂和其他附著物。       鑄鋼件加工廠家-騰飛鑄鋼，專注鑄鋼件的加工已有15年之久，鑄造經驗豐富，技術先進，可為用戶來圖量身定制，如果您有優質鑄鋼件的需求，可與鑄鋼件加工廠家騰飛鑄鋼聯系，免費電話：18737351269或加18737351269微信溝通。

         大齒輪是回轉窯、球磨機的主要部件，需要帶動整個筒體長時間運轉，在使用一段時間后，大齒輪齒面可能會出現裂紋的現象，嚴重的話會導致無法使用，鑄鋼件廠家騰飛鑄鋼提醒您如果發現大齒輪齒面出現裂紋，需及時處理，這樣能阻止更嚴重的情況發生，那么如何去處理該問題呢？跟鑄鋼件廠家去了解一下：1、磨齒工序派制專用夾具，確保加工的穩定性。　　2、磨齒工序分為粗、精兩道工序，減小磨削震動。　　3、對打磨倒角工序進行控制，嚴格把關，確保倒角的均勻性。　　4、在打磨倒角工序之后和磨齒加工之前加上光整工序，光整加工能有效去除零件表面的毛刺等，在原工件表面上可靠地細化表面粗糙度1～2個等級，提高零件表面層硬度，從而可延長零件的使用壽命。         看完鑄鋼件廠家騰飛鑄鋼的以上總結，可以簡單了解處理大齒輪齒面裂紋現象，處理的時候要格外注意細節，這樣處理完的產品還能繼續使用，減少浪費的現象。有關大齒輪的各種問題，可以與大型鑄鋼件生產廠家騰飛鑄鋼咨詢了解，咨詢熱線：18737351269或登錄www.www.huiminyougou.cn與在線客服溝通了解。

       今天小編帶領大家到大型鑄鋼廠了解一下鑄鋼件粘砂的原因及避免措施：在鑄鋼件表面上，全部或部分覆蓋著一層金屬(或金屬氧化物)與砂（或涂料）的混（化）合物或一層燒結構的型砂，致使鑄鋼件表面粗糙，難于清理。粘砂多發生在型、芯表面受熱作用強烈的部位，分機械粘砂和化學粘砂兩種。機械粘砂是由金屬液滲入鑄型表面的微孔中形成的，當滲入深度小于砂粒半徑時,鑄鋼件不形成粘砂，只是表面粗糙，當滲入深度大于砂粒半徑時，就形成機械粘砂，化學粘砂是金屬氧化物和造型材料相互進行化學作用的產物，與鑄鋼件牢固地結合在一起而形成的。         鑄鋼件粘砂的預防措施：       1、大型鑄鋼廠選用耐火度高的砂，以提高型砂，芯砂的耐火度，原砂的SiO2含量在96%（質量分數）以上，而且砂粒應對粗些。鑄鋼件的澆注溫度越高，壁厚越厚，對原砂中SiO2含量的要求越高。       2、大型鑄鋼廠對澆注溫度要求也非常有講究，適當降低澆注溫度和提高澆注速度，減輕金屬液對砂型的熱力學和物理化學作用。        3、砂型緊實度要高且均勻，減少砂粒間隙；型、芯修補到位，不能有局部疏松。       4、大型鑄鋼廠采用在高溫下不開裂、不燒結的耐高溫涂料。

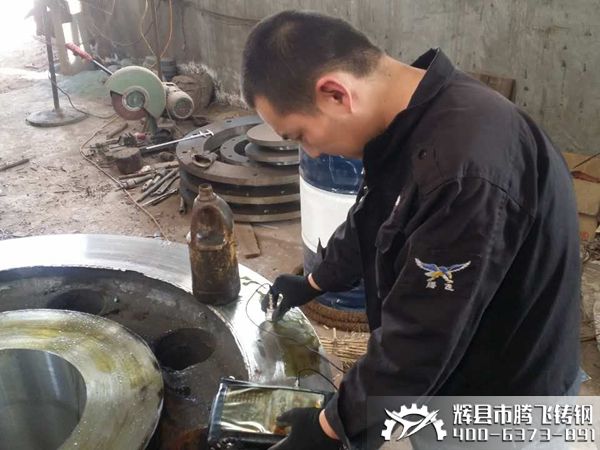

國標與重標探傷標準對比        在鑄鋼件加工廠家中，鑄鋼件的探傷是***常見一種檢驗方法，如何判斷探傷標準？今天我們一起來了解一下，在鑄鋼件加工廠家中鑄鋼件的探傷標準究竟如何判斷。       1、評定框面積：國標是31.7×31.7 ，重標是32×32，兩者均大約為1000平方厘米       2、評分等級：國標從1—4分為4個等級，重標從1—5分為五個等級，1級***高       3、劃分區域：國標將壁厚分為外層和內層，重標將壁厚分為中心和邊緣       4、從單個缺陷來看：國標1級＜重標1級                                         國標2級=重標2級                                         國標3級=重標3級約等于重標4級                                         國標4級=重標5級       5、從總體缺陷來看：國標1級≈重標2級                                         國標2級≈重標3級       通過對比，結論為重標與國標基本一樣，在鑄鋼件加工廠家中重標要求更加嚴格。       在鑄鋼件加工廠家中能夠支撐企業高品質、高標準化運營的是鑄鋼件的質量，這也是騰飛鑄鋼歷經15年快速成長的支柱和核心，從工藝設計，到生產制造、客戶保障、配件供應，每一環節，都有完善的制度來約束，打造出客戶***滿意的鑄鋼產品。騰飛鑄鋼全國免費熱線：18737351269

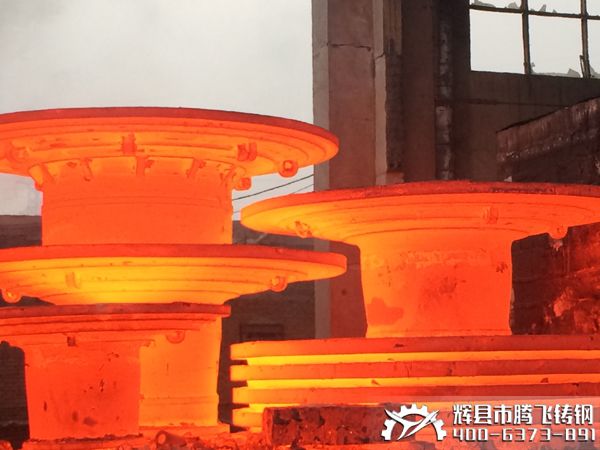

鑄鋼件廠家鋼的普通熱處理        正火(常化)       在大型鑄鋼件廠家中，鋼材或鋼件加熱到Ac3(對于亞共析鋼)和Accm(對于過共析鋼)以上30℃～50℃, 保溫適當時間后, 在自由流動的空氣中均勻冷卻的熱處理稱為正火。正火后的組織：亞共析鋼為F+S, 共析鋼為S, 過共析鋼為S+Fe3CII。       鑄鋼件廠家中，正火的目的是使鋼的組織正常化，亦稱常化處理，一般應用于以下方面：       1．作為***終熱處理 正火可以細化晶粒，使組織均勻化，減少亞共析鋼中鐵素體含量，使珠光體含量增多并細化，從而提高鋼的強度、硬度和韌性。       2．作為預先熱處理 截面較大的合金結構鋼件，在淬火或調質處理（淬火加高溫回火）前常進行正火，以消除魏氏組織和帶狀組織，并獲得細小而均勻的組織。對于過共析鋼可減少二次滲碳體量，并使其不形成連續網狀，為球化退火作組織準備。       3. 改善切削加工性能       24小時 河南鑄鋼件廠家騰飛鑄鋼服務熱線：如果您對本公司鑄鋼件感興趣的話，請點擊網頁左側的在線客服，或致電：18737351269，騰飛鑄鋼隨時恭候您的大駕！

       在大型鑄鋼件廠家實際生產中，涂料強度不足分兩種情況：一是常態烘干強度，二是高溫沖刷后的強度，二者不可互替，常態烘干強度高≠高溫強度高，誤解了就會出事。       一、烘干強度不足有三種原因：       一是添加劑性能欠缺；二是添加劑加入量不足；三是骨料粉有問題。前二者易被人理解，后者則是不見得能普遍真正弄得清，下面講骨料粉問題。       1、同一骨料粉過粗過細對涂層烘干后強度都會有所影響，***佳選擇范圍是180~250目。       2、輕質骨料粉（比重輕）往往不如比重大的骨料粉強度高，因為其形成涂層致密度稍差，同等重量下其體積與覆蓋面顯然不同。       3、某些骨料粉因其中含有某種有害元素必將嚴重削弱涂層干強度，比如CaO、MgO等甚至還有一些莫名其妙的成分，其含量越大則涂層強度越低，而且漿液存放時間越長則強度下降越明顯。       二、高溫強度不足根在添加劑性能低劣       大型鑄鋼件廠家常用的鑄造涂料幾乎都有一個致命的共性——不能持久經受高溫沖刷，往往1600℃超過40s就頂不住了，真正要解決這個問題主要不在于骨料粉的耐火度，而關鍵在于添加劑的高溫強度，騰飛鑄鋼使用的涂料薄薄1~2mm的涂料在1600℃以上能任由長久沖刷，強度非但不減，而且澆注溫度范圍內越高溫越強越硬，這就叫高溫陶瓷化，其勝于陶瓷管的高溫性能。       大型鑄鋼件廠家應該特別注意原材料的質量，優質的鑄件就是由優質的原材料鑄造而成的，不管是生產中的任何一種原材料都需要我們挑選合格的原料，經過各種檢測及化驗數據對比，選用***好的原料是騰飛鑄鋼鑄造優質鑄鋼件的首要條件。

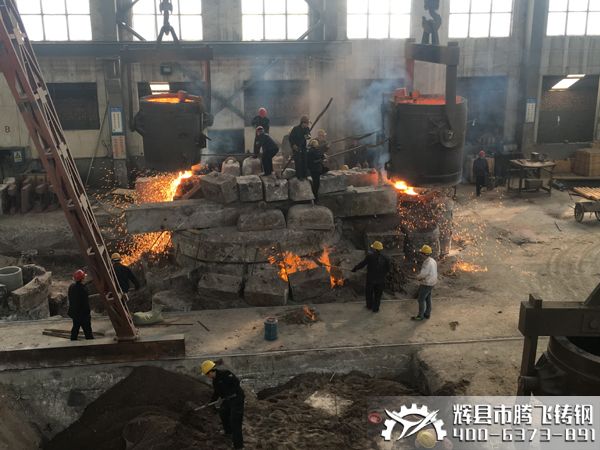

       在鑄鋼件廠家中，鑄鋼件在進行澆注的時候，每個環節都是比較重要的，如果有一個環節出錯，很可能導致澆注出來的成品不合格。為了生產出比較合格的鑄鋼件，我們在進行澆注的時候，要嚴格控制澆注的速度、澆注的溫度以及澆注的操作規則。       1、鑄鋼件澆注的速度：在保證型腔內的氣體排出順暢的條件下，對要求同時凝固的鑄件可采用較高澆注速度，對要求實現順序凝固的鑄件，盡可能采用較低的澆注速度。       2、鑄鋼件澆注的溫度：澆注溫度對鑄鋼件質量影響很大，應該根據合金種類、鑄件結構和鑄型特點確定合理的澆注溫度范圍。       3、鑄鋼件廠家在澆注操作的時候要注意以下兩點：       (1)澆注大、中型鑄鋼件，鋼水要在鋼包內靜置1min～2min鎮靜后進行澆注;       (2)澆注后待鑄件凝固完畢，要及時卸除壓鐵和箱卡，以減少鑄件收縮阻力，避免鑄件產生裂紋缺陷。       關于鑄鋼件澆注的相關事項就介紹到這里，希望大家都能生產出來合格的產品，打小就知道王婆賣瓜，所以我也不喜歡自我的標榜，當您來到我們網站，關注我們的時時新聞和產品介紹以及真真切切的客戶案例，我相信，如果您近期正在尋找合適的鑄鋼件廠家，會幫您做出正確的選擇。     24小時 河南大型鑄鋼件廠家騰飛鑄鋼服務熱線：如果您對本公司鑄鋼件感興趣的話，請點擊網頁左側的在線客服，或致電：18737351269，騰飛鑄鋼——您全程貼心的采購顧問。小編寄語做為一名在線客服，我每天都在用微笑歡迎您的到訪，雖然您在網絡的另一端，但我相信，您一定能感受我快樂工作的感覺，因為我知道，您和我一樣，喜歡開心的生活，快樂的工作。@hntfzg

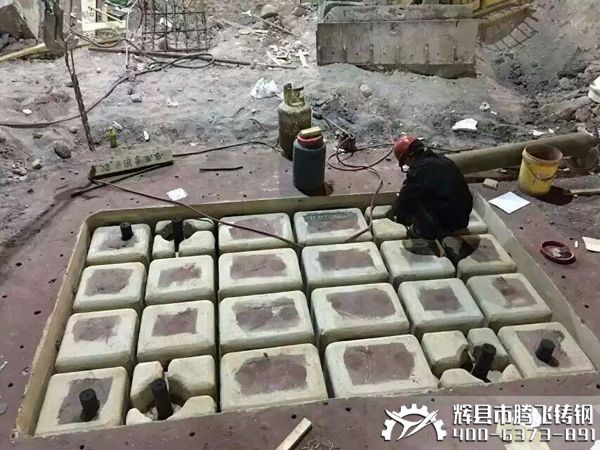

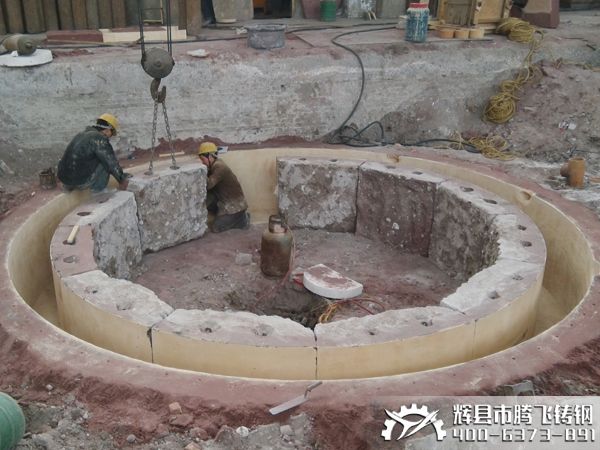

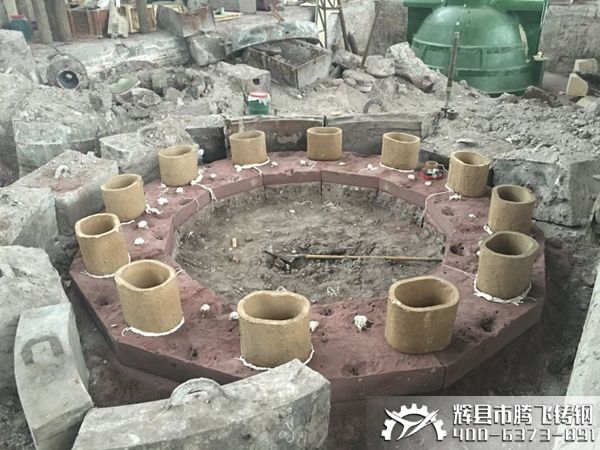

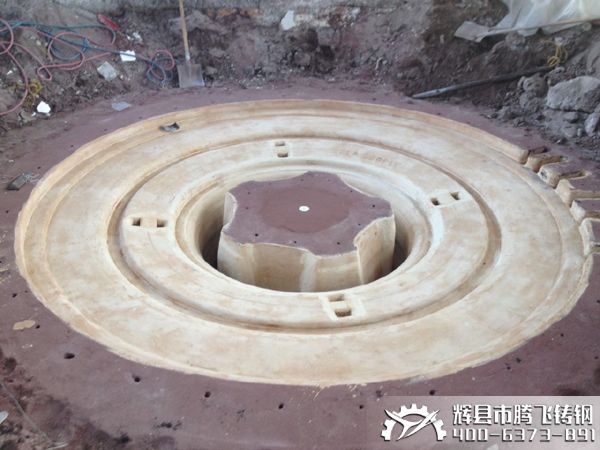

       <大型鑄鋼件廠家鑄鋼件生產工藝要求及質量標準>系列文章之        一、大型鑄鋼件廠家造型操作流程       順序是：選取合適砂箱→放置木模→填砂→緊實→放置上砂箱→安置澆冒口→填砂→緊實→起模修型→硬化       二、大型鑄鋼件廠家造型操作方法及質量標準       1、根據鑄件模型的形狀和大小，選取合適的砂箱。       2、把鑄件模型放到砂箱內的適當位置。       3、往砂箱中加入適當造型砂，使用工具將砂箱中的造型砂緊實，緊實程度要適中。       4、用刮板刮去高出砂箱的造型砂，使砂型表面和砂箱的邊緣平齊。       5、用毛刷清理模型表面浮砂，覆蓋塑料薄膜并使薄膜平整。       6、放置上砂箱，上、下砂箱箱口要對齊。       為了更好的為看官們服務，騰飛鑄鋼將為大家推出<大型鑄鋼件廠家鑄鋼件生產工藝要求及質量標準>系列文章，如果您近期有這方面的鑄件問題，不妨關注我們的系列報道，我們將與您一起探討大型鑄鋼件廠家的那些加工秘密。       24小時 河南大型鑄鋼件廠家騰飛鑄鋼服務熱線：如果您對本店鑄鋼件感興趣的話，請點擊網頁左側的在線客服，或致電：18737351269，騰飛鑄鋼——您全程貼心的采購顧問。小編寄語好客服一定要明白：如果你沒能在***時間給訪客留下良好的 ***印象，你永遠沒有第二次機會，因此，在與訪客在線相遇的***時間, 機智與幽默，決定了你給訪客的***印象！                       @hntfzg

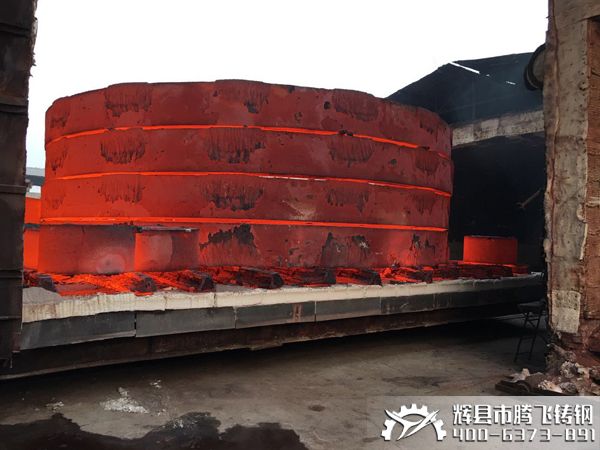

鋼的普通熱處理       大型鑄造廠家退火的操作方法       將組織偏離平衡狀態的鑄鋼件加熱到適當溫度，保溫一定時間，然后緩慢冷卻（一般為隨爐冷卻），以獲得接近平衡狀態組織的熱處理工藝叫做退火。鋼的退火分為完全退火、等溫退火、球化退火、擴散退火和去應力退火等。       1. 完全退火       完全退火又稱重結晶退火，是把鑄鋼件加熱至Ac3以上20℃～30℃, 保溫一定時間后緩慢冷卻(隨爐冷卻或埋入石灰和砂中冷卻), 以獲得接近平衡組織的熱處理工藝。完全退火一般用于亞共析鋼。       完全退火的目的在于，通過完全重結晶，使熱加工造成的粗大、不均勻的組織均勻化和細化，以提高性能；或使中碳以上的碳鋼和合金鋼得到接近平衡狀態的組織，以降低硬度，改善切削加工性能。由于冷卻速度緩慢，還可消除內應力。       2. 等溫退火       等溫退火是將鑄鋼件加熱到高于Ac3 (或Ac1 ) 的溫度, 保溫適當時間后, 較快地冷卻到珠光體區的某一溫度, 并等溫保持, 使奧氏體等溫轉變，然后緩慢冷卻的熱處理工藝。等溫退火的目的與完全退火相同, 能獲得均勻的預期組織; 對于奧氏體較穩定的合金鋼, 可大大縮短退火時間。       3. 擴散退火       為減少鋼錠、鑄鋼件或鍛坯的化學成分和組織不均勻性，將其加熱到略低于固相線（固相線以下100℃～200℃）的溫度，長時間保溫（10h～15h），并進行緩慢冷卻的熱處理工藝，稱為擴散退火或均勻化退火。擴散退火后鋼的晶粒很粗大，因此一般再進行完全退火或正火處理。       4. 去應力退火       為消除鑄造、鍛造、焊接和機加工、冷變形等冷熱加工在工件中造成的殘留內應力而進行的低溫退火，稱為去應力退火。去應力退火是將鋼件加熱至低于Ac1的某一溫度(一般為500℃～650℃)，保溫后隨爐冷卻, 這種處理可以消除約50%～80%的內應力, 不引起組織變化。       24小時 河南大型鑄鋼廠家騰飛鑄鋼服務熱線：如果您對本店鑄鋼件感興趣的話，請點擊網頁左側的在線客服，或致電：18737351269，騰飛鑄鋼——您全程貼心的采購顧問。小編寄語好客服，因為熟練，所以***。只有才能成為專家，只有專家才能成為贏家。任何顧客都不會和業余選玩，因為他們深知業余沒有好結果，顧客永遠只相信專家，專家代表權威和被信任。@hntfzg

       <大型鑄鋼廠鑄鋼件生產工藝要求及質量標準>系列文章之混砂工藝標準       一、大型鑄鋼廠對材料的要求：       1、造型砂：符合GB9442-88?、JB435-63細粒砂要求，一般選用二氧化硅含量較高的天然砂或石英砂，原砂粒度根據鑄件大小及壁厚確定，原砂的含泥質量分數應小于2%，原砂中的水份必須嚴格控制，且一般應進行烘干。       2、水玻璃：水玻璃模應根據鑄件大小來確定。       A、小砂型（芯）為加速硬化采用選用M=2.7—3.2的高模數水玻璃。       B、中型砂型（芯）可選用M=2.3—2.6的水玻璃。       C、生產周期長的大型砂型       二、大型鑄鋼廠對操作細節的控制：       3、混制比例（質量分數%），造型砂/水玻璃=100：6～8       4、混制時間：一般情況下混制5分鐘，室溫或水玻璃密度較大時可適當延長混砂時間。       5、混制后要求：混制好的造型砂要求無塊狀或團狀，流動性較好。     為了更好的為看官們服務，騰飛鑄鋼將為大家推出<大型鑄鋼廠鑄鋼件生產工藝要求及質量標準>系列文章，如果您近期有這方面的鑄件問題，不妨關注我們的系列報道，我們將與您一起探討大型鑄鋼廠的那些加工秘密。
