国产精品亚洲一区二区三区久久_天堂av无日韩av在线播放_免费一区二区三区视频在线_欧美日韩免费在线一区二区三区不卡_亚洲色欲久久久久一区二区三区_羞涩的丰满人妻40P_国产精品一区二区AV白丝在_欧美日韩国产人妖色视频_在线亚洲AV成人无码中文_欧美成人精品免高潮在线观看

大型鑄鋼件廠家為了降低鑄鋼件的成本、提高生產效率和產品質量，從而在激烈的市場競爭中保持優勢，是怎么做的呢？1.廠家通過梳理和優化生產流程，減少生產過程中的瓶頸和浪費，合理安排生產計劃，減少等待時間和物料流動時間，提高生產效率。2.根據需求引進適合的設備和先進技術，提高鑄鋼件的質量，降低人工成本，并提高生產效率。3.不定時對員工進行培訓，提升其技術水平和操作能力，降低錯誤率，提高生產效率。4.采用科學的成本核算方法，如大型鑄鋼件廠家用分步法、成本分析等，確保使用真實的成本信息，并通過定期盤點和基礎工作管理來控制成本。5.通過嚴格的品質控制體系，提高合格率和良品率，減少返修和報廢成本。6.通過工藝改進和優化，如合理設計冒口結構、采用溫度控制設備保持金屬液的正確溫度，減少冒口渣滓導致的金屬浪費。利用鑄造模擬軟件進行鑄造工藝的優化，預測和避免潛在的鑄造缺陷，減少后續的修復工作和加工余量。7.定期對設備維護和管理，減少設備故障時間和閑置資產，大型鑄鋼件廠家這樣做可使員工和資本發揮效能。

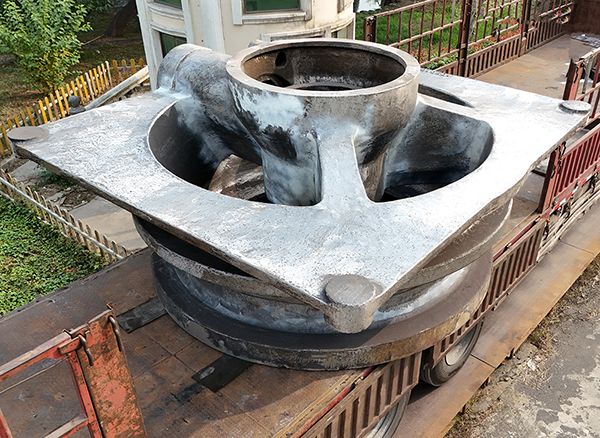

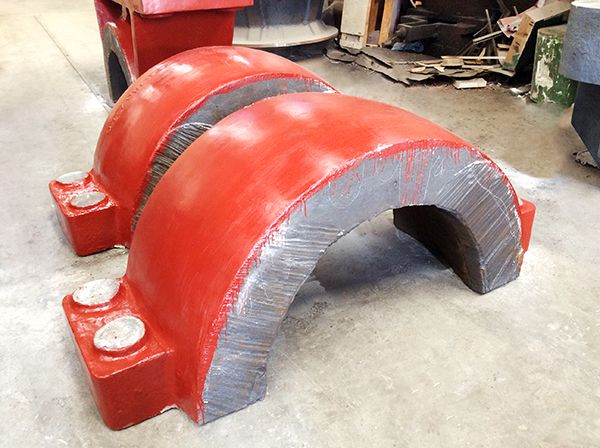

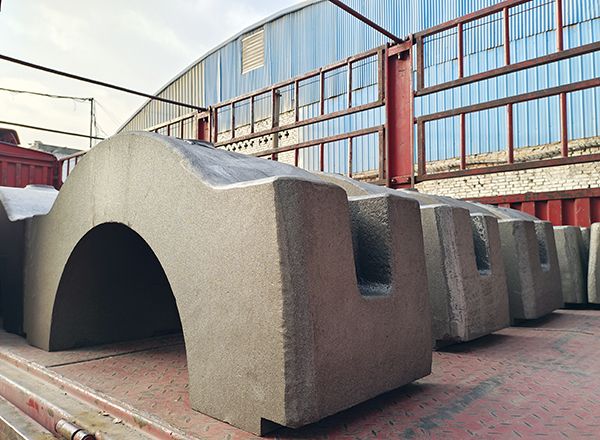

很多人問大型鑄鋼件廠家“我的鑄鋼件比較大，你們能做嗎？”其實，鑄鋼件的大小并不是客戶說大，就大，是有一定的要求的，如尺寸和重量，直徑或寬度在300-1000毫米，高度或長度在100-500毫米之間的鑄件可視為中型鑄件，直徑或寬度小于300毫米、高度或長度小于100毫米的鑄件可視為小型鑄件，直徑或寬度大于1000毫米，高度或長度大于500毫米的鑄件，可視為大型鑄件。那么廠家生產的大型鑄鋼件尺寸能做到多大呢？大型鑄鋼件的尺寸在很大程度上取決于鑄造工藝和設備的能力。須知，大型鑄鋼件廠家在鑄造過程中需要考慮鋼水的流動性、凝固時間以及收縮率等因素。如果尺寸過大，可能會導致鋼水無法均勻填充模具，或者在凝固過程中產生嚴重的縮孔、裂紋等缺陷。大型鑄鋼件生產還需要有足夠大的鑄造設備和場地來支持。超大尺寸的鑄鋼件可能需要大的模具設計、制造、起吊和搬運設備。大型鑄鋼件尺寸還受到運輸條件的管制。即使能夠生產出巨大尺寸的鑄鋼件，如何將其安全地運輸到使用地點也是一個挑戰。雖然大型鑄鋼件的尺寸在不斷更新，大型鑄鋼件廠家具體能做到多大仍受到多種因素的制約。

對大型鑄鋼件造型時，根據實際情況選擇是直澆道、橫澆道和內澆道，它們的分別起到引導金屬液流動、分配金屬液并分離雜質、以及控制充型速度和方向的作用，共同確保鑄件的質量和生產效率。直澆道是連接澆口杯和橫澆道的垂直通道。作用是引導金屬液從澆口杯進入型腔，提供足夠的壓力頭，使金屬液能夠克服流動阻力，在規定時間內充滿型腔。直澆道設計為上大下小的錐形，增加靜壓力，提高充型能力。還考慮減少金屬液在流動過程中產生的沖擊和紊流，鑄鋼件廠家可通過設置直澆道窩來改善金屬液的流動狀況，減少沖砂、渣孔和氧化夾雜物等缺陷。橫澆道是連接直澆道和內澆道的水平通道，位于砂型的分型面上。作用是將金屬液從直澆道引入內澆道，并起到分配金屬液、擋渣和緩流的作用。設計采用梯形截面，確保金屬液平穩流入內澆道，并有效分離熔渣和氣體。內澆道是直接與型腔相連的通道，作用是控制金屬液流入型腔的速度和方向，調節鑄件各部分的冷卻速度和凝固順序。內澆道的形狀、位置和數量對大型鑄鋼件質量有重要影響，設計時避免直接沖擊型芯或砂型的突出部分。

很多人說你們鑄鋼件廠家的業務員報價怎么這么慢，報價慢的原因主要是鑄鋼件的非標定制，結構多樣、鑄造成本差異以及多部門配合等因素導致的。而大型鑄鋼件的報價方式則是按重量計算，并考慮多種因素的綜合影響，具體如下：1.每個大型鑄件的結構不同，導致后續處理的工序內容和難度也不同。除了鑄件澆注后的常規工序（如碎殼、切割、打磨、拋丸等），有的鑄件還需要增加工序，如熱處理、表面處理、機械加工等。這些額外的工序需要單獨核算并計入總價中，增加了大型鑄鋼件的報價復雜性和時間。2.不同的鑄件在每個工序的鑄造成本不完全相同。鑄件的成本受工藝出品率、工藝難易程度、后期清理成本、整修整形成本等因素的影響，增加了報價的時間。3.鑄鋼件報價需要多方面、多部門的配合，如技術部門、生產部門、銷售部門等，來共同確定鑄件的技術要求、生產難度、交貨期等因素，才給出合理的報價。4.大型鑄件報價方式是按重量報價，不是按件計算，還需要考慮如工藝、技術要求、材質、交貨期、含稅、運費及鑄鋼件廠家的其他成本等。

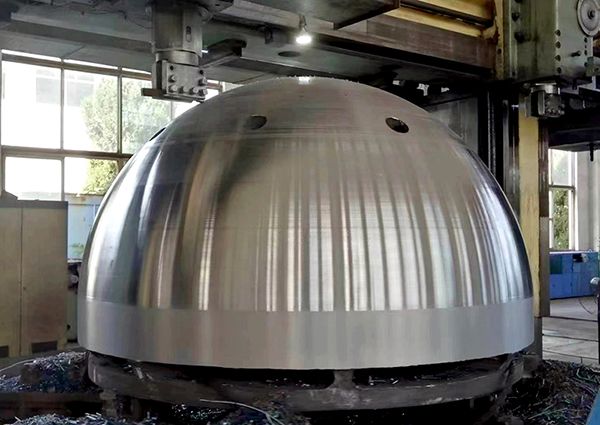

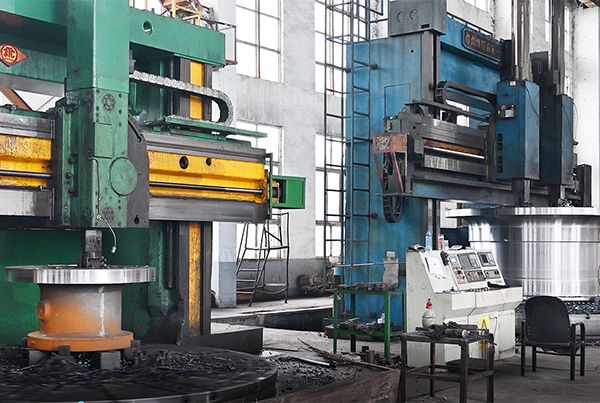

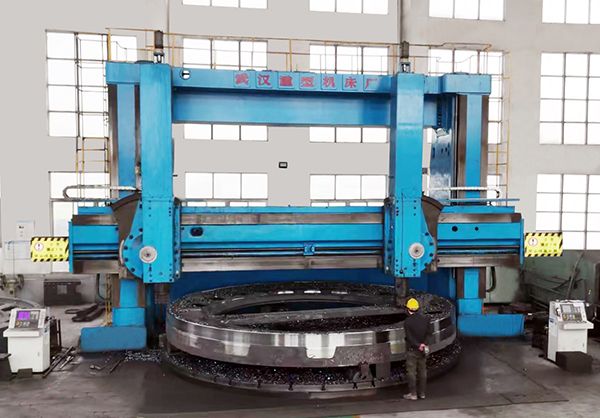

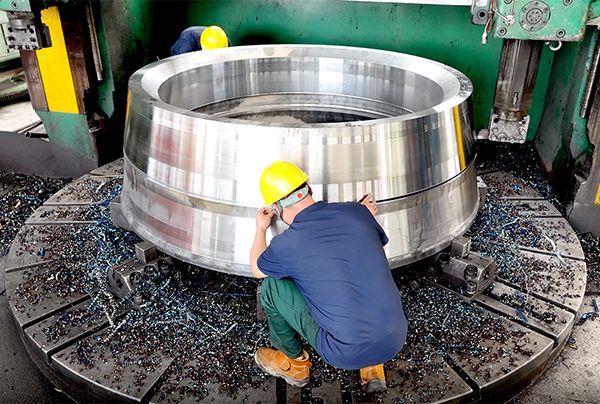

在鑄鋼件加工廠家對大型鑄鋼件進行機加工時會出現變形，這是為什么呢？在機加工時出現變形的原因有鑄造應力、熱處理應力、冷卻不均、設計不合理、模具和工藝問題以及外力作用等因素，導致鑄件在加工過程中發生變形。廠家在生產過程中，鑄件在凝固和冷卻過程中，由于不同部位的冷卻速度和凝固順序不同，會產生內應力。而鑄件的內應力在后續的加工過程中會重新分布，會導致其發生變形。鑄鋼件廠家對其熱處理，鑄件受熱膨脹軟化后強度降低，加上自身重力的作用，也有大型鑄鋼件內部積聚的應力在結構轉換過程中釋放也會引起變形。大型鑄件在冷卻過程中，如果冷卻速度不均勻，會導致局部收縮應力過大，特別是在壁厚差異較大的區域，容易產生變形。鑄件的設計不合理，如壁厚不均勻、結構復雜等，也會導致在加工過程中出現變形。例如，T形梁鑄鋼件由于壁厚不均勻而發生翹曲變形。模具溫度控制不當、模具設計不合理、澆注系統設置不當等影響鑄件的形狀穩定性，導致變形。在加工過程中，夾緊力過大或操作不當，導致大型鑄鋼件變形，如卡盤夾緊時，夾緊力大于機械切削力，導致鑄件在松開卡盤后出現變形。

在冬季生產大型鑄鋼件時，鑄鋼件廠家為了保證大型鑄鋼件的質量和按期交貨，是怎么做的呢？在冬季生產中需要注意的事項是？由于冬季氣溫較低，原材料需要進行預熱處理，避免鑄造過程中出現脆硬問題，從而保證產品質量。冬季低溫環境下，鋼液的凝固時間會延長，需要調整澆注溫度、速度和冷卻速率。如，氣溫低于10℃時，適當提高出鋼液溫度，調整澆注時間，防止鑄件出現白口、硬皮等缺陷。冬季低溫可能導致設備膨脹或收縮，增加損壞風險。需加強設備的日常巡查和維護，特別是鑄鋼件廠家的水管、料管和風管等保溫工作，防止因結冰導致的設備故障。冬季低溫易導致操作人員出現安全隱患，如設備凍堵和操作不規范。加強員工的安全培訓，提高其應變能力，確保在低溫下安全、準確地完成工作。根據實際情況調整生產工藝，采用順序凝固原則設置澆注系統和冒口，防止縮孔和縮松。還需需控制澆注溫度和速度，確保金屬液可以順暢填充模具，避免空氣隔離區域的形成。冬季車間內易出現設備凍堵現象，易發生生產事故風險，采取措施防止鑄鋼件廠家因低溫影響安全和生產效率。

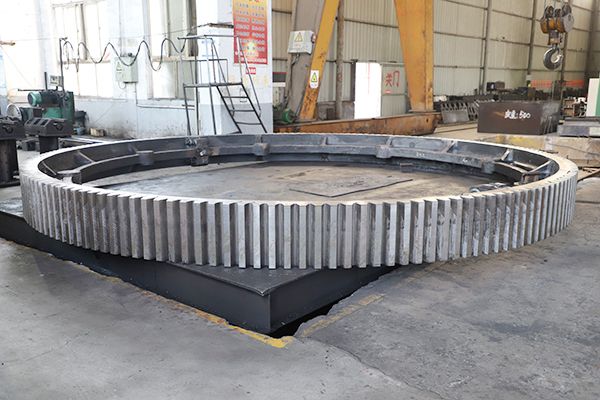

目前，大型鑄鋼件廠家對大齒輪進行探傷的方法主要包括超聲波探傷、磁粉探傷和著色探傷等無損檢測技術。這些方法能夠在不破壞大齒輪的前提下，檢測出其內部和表面的缺陷，如裂紋、氣孔和夾渣等。 超聲波探傷利用超聲波在材料中的傳播特性來檢測缺陷。對于大齒輪，通常使用直探頭或斜探頭進行多次脈沖反射法或一次脈沖反射法的探測。 磁粉探傷適用于鐵磁性材料，通過磁化工件并在表面撒上磁粉，利用漏磁場吸附磁粉來顯示缺陷的位置、形狀和大小，能直接顯示大型鑄鋼件-大齒輪的表面裂紋和其他缺陷。 著色探傷是一種液體滲透檢測方法，通過將滲透劑涂覆在工件表面，滲透劑會滲入表面開口缺陷中，然后用顯像劑將缺陷處的滲透劑吸附出來，形成可見的痕跡，檢測出缺陷。 根據不同的探傷需求和標準，探傷過程可能還包括對探傷靈敏度的調整和核查，以及使用對比試塊進行靈敏度校準等步驟。則是根據大齒輪類型、材質和使用條件來決定，確保檢測結果的準確性和可靠性。 如果探傷發現大齒輪存在裂紋或其他嚴重缺陷，大型鑄鋼件廠家對缺陷部位打磨等處理，直到探傷結果表明所有缺陷完成為止。

大型鑄鋼件-大齒輪在生產中，容易出現鑄造缺陷，這些缺陷不僅影響鑄件的外觀質量，還可能影響其機械性能和使用壽命，在鑄造過程中需要嚴格控制各項參數，確保鑄件的質量和性能。1.氣孔缺陷是型砂中的水分或有機物揮發不完全，或者在鐵水中溶解的氣體在凝固過程中析出形成的。氣孔會導致大齒輪內部出現氣泡或空洞，影響其強度和質量。 2.縮孔和縮松出現在鑄件厚壁部位或冒口區域，由于液態金屬在凝固過程中收縮不完全，形成孔洞或疏松現象。縮孔是大型鑄鋼件表面或內部存在的一種粗糙的孔，輕微縮孔是許多分散的小縮孔，即縮松。3.過快的充型速度可能導致鑄件出現冷隔和疏松等缺陷，而過慢的充型速度則會延長充型時間，增加缺陷的風險。 4.表面不規則可能導致鑄件表面出現缺陷，如模具侵蝕和氣孔。模具設計和維護、控制模具溫度、使用適當的模具涂層以及振動拋光等表面處理技術可以改善表面質量和紋理 。 5.夾雜物是指鑄件中嵌入的外來物質或雜質，可能由原材料和鑄造過程中的湍流引起。使用好的大型鑄鋼件原材料、適當的鑄造溫度和減少湍流減少夾雜物的形成。

經常看到客戶要求或者鑄鋼件廠家保證大型鑄鋼件-大齒輪的質量和使用壽命，廠家會對進行調質處理，提高其綜合機械性能，防止淬裂和應力集中，改變材料內部質量，確保尺寸穩定性，并適應不同的工作條件。調質是一種熱處理工藝，通常包括淬火和高溫回火兩個步驟，目的是使材料具有良好的強度、韌性和塑性，具體如下：1.調質處理通過淬火和高溫回火來改善材料的綜合力學性能，使齒輪具有更高的強度和韌性，因為它們需要在承受重載和高扭矩的情況下保持穩定性和耐用性。 2.鑄鋼件廠家生產的大齒輪尺寸較大，淬火過程中容易產生應力集中，導致淬裂等問題。調質處理可以通過適當的冷卻介質和工藝來減少這些應力，從而防止淬裂的發生。3.調質處理有助于細化晶粒，均勻組織，消除鑄造應力，從而提高大齒輪的內部質量，須知，內部質量直接影響到大型鑄鋼件-大齒輪的使用性能和壽命 。 4.高溫回火能減少內應力，保證大齒輪在使用過程中的尺寸穩定性。5.大齒輪通常用于礦用磨機等重型設備中，這些設備的工作條件較為苛刻。鑄鋼件廠家對其調質處理，確保設備的安全和穩定運行 。

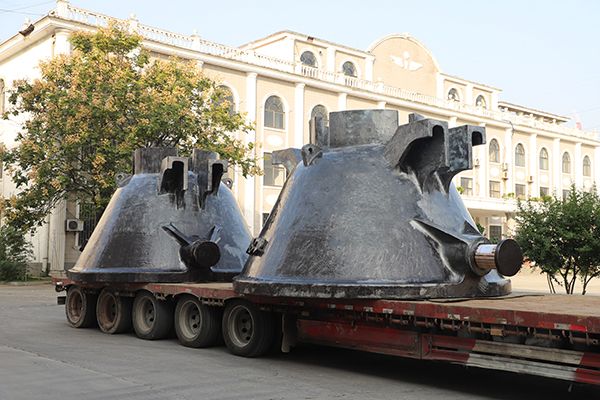

很多人不知道鑄鋼件廠家生產的大型鑄鋼件-渣罐在冶金行業中的重要性，其中包含設計、制造和使用的信息等，具體如下：1.渣罐是用于盛裝和運輸高溫熔渣的設備，通常由鑄鋼材料制成，具有良好的承載能力和抗腐蝕性。由于渣罐在冷熱交變的惡劣環境下使用，其設計和制造要求非常嚴格，以確保在劇烈冷熱交替環境下的穩定性和耐用性。2.渣罐的鑄造工藝相對復雜，尤其是容積較大的渣罐，鑄造難度更高。這要求渣罐具有較高的使用壽命和質量，鑄造工藝也較為復雜。3.鑄鋼件廠家生產的渣罐，會選擇好的原材料，須知渣罐用于存儲和處理腐蝕性物質，因此材質的耐蝕性非常重要。材質的強度和實用性也是決定渣罐能否承受使用過程中可能遇到的壓力和沖擊的關鍵因素。4.渣罐在不同的使用環境中，如高溫或低溫環境，會對其材質和結構產生影響，可能導致罐體變形或開裂等問題。5.為了確保安全穩定運行，定期檢測和維護是必要的。如，定期使用超聲波厚度計測量壁厚和使用前需確認其安全狀況，包括耳軸等部件的檢查。6.鑄鋼件廠家對渣罐的生產流程從工藝到鑄造、清理到加工等多個環節，是需要一定的時間。

客戶發現去找鑄鋼件廠家詢問大型鑄鋼件，發現同產品的鑄件價格卻不同，這是為什么呢？這是由于不同的廠的規模效益、技術優勢、市場地位、供應鏈控制以及行業壁壘等多方面的影響。有的廠規模較大，能鑄造加工一體化，實現規模效益，降低生產成本。這種規模優勢使得這些企業在采購原材料等更強的議價能力，提供更具競爭力的產品價格。有的鑄鋼廠的鑄件生產有高水平的技術和先進的設備，意味著在生產過程中浪費較少，原材料利用率更高。在市場中占據重要地位，鑄鋼件廠家能夠提供定制化的產品以滿足客戶需求。這種定制化生產使得這些企業能夠在市場競爭中保持優勢，并通過提高產品質量和生產效率來增強議價能力。 大的廠家往往具備較強的供應鏈管理能力，能夠在與供應商的談判中占據有利地位，保證材料供貨的質量和及時性，同時有效控制采購成本。有的鑄造廠不斷的技術革新和質量提升，在市場上占據有利位置，并選擇合適的市場定位和產品類型，大型鑄鋼件行業具有較高的技術門檻和專業生產經驗要求，很多鑄鋼件廠家具備強大資金實力和技術優勢，能夠利用這些優勢進行議價。

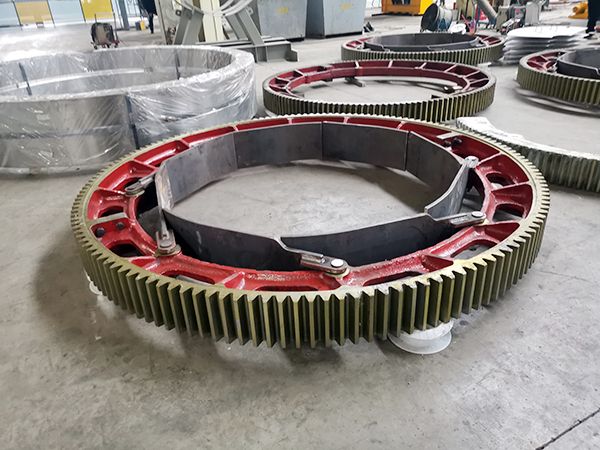

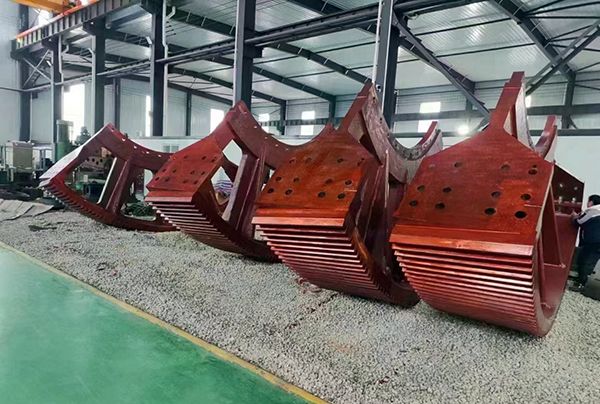

鑄鋼件廠家生產的大型鑄鋼件大齒輪是用于球磨機、棒磨機、磨粉機、回轉窯、烘干機等設備上的。大齒輪是礦用磨機的核心傳動零件，其可靠性關系整臺裝備運行的安全和穩定。隨著設備規格和傳動功率的不斷增大，大齒輪也在向著大型化方向發展，有的直徑超過10m，重量也近百噸。很多人發現有的大齒輪是分段鑄造的，這是為什么呢？1.分段鑄造大齒輪可以使每個鑄件的尺寸更小，在鑄造和熱處理過程中更容易控制質量，從而保證整體的加工準確度和性能。2.鑄鋼件廠家生產的分段式大齒輪很好的解決了當齒輪局部出現失效后分區互換的問題，同時也擺脫了制造過程對大型鑄造、加工裝備的依賴，這在一定程度上降低了生產成本和技術要求。3.由于每個分段的尺寸完全相同，因此只需要一個分段的模型，這降低了模具的成本。 4.雖然分段式齒輪在整體性和材料性能的均一性上不如整體式齒輪，但通過優化工藝和使用先進的制造技術，仍然可以達到較高的質量標準。 5.通過分段鑄造，可縮短單個鑄件的生產周期，降低鑄鋼件廠家的制造成本。
